HYBRID JET INJECTOR
HYBRID JET INJECTOR는?
저렴한 투자비용으로 집진기에 손쉽게 설치함으로써,
집진 공정의 성능과 효율성을 극대화하고 CAPEX와 OPEX를 절감할 수 있는 장치입니다.
HYBRID JET INJECTOR는 아래와 같이 고객사의 집진프로세스의 모든 면을 혁신적으로 개선 할 수 있습니다.
- 낮은 압축기 에너지 소비 / 전기료 절감
- 적은 투자비, 적은 유지비
- Bag filter 수명 증가
- 제진 성능 향상
- 집진기 처리량 증대

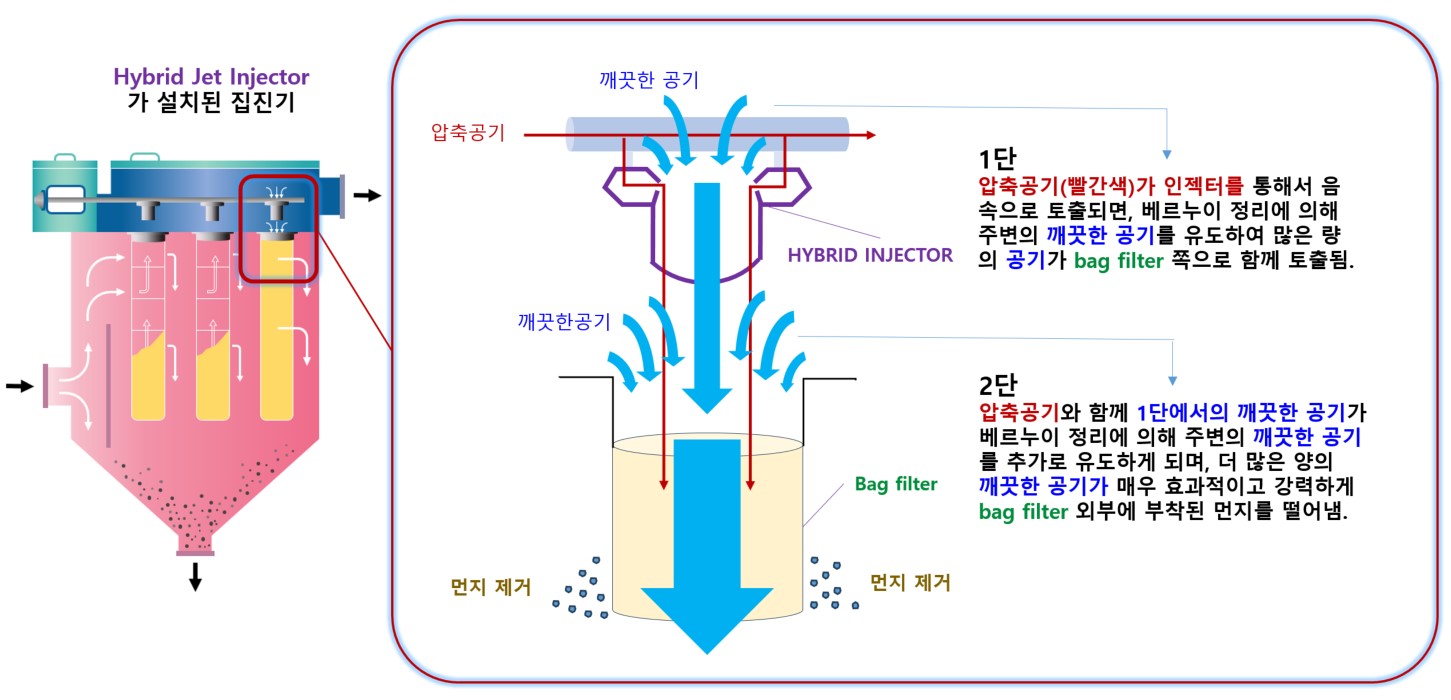

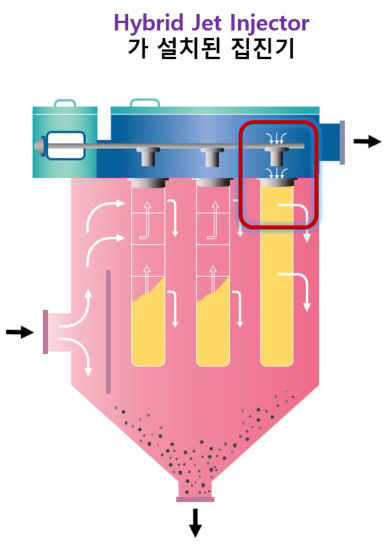

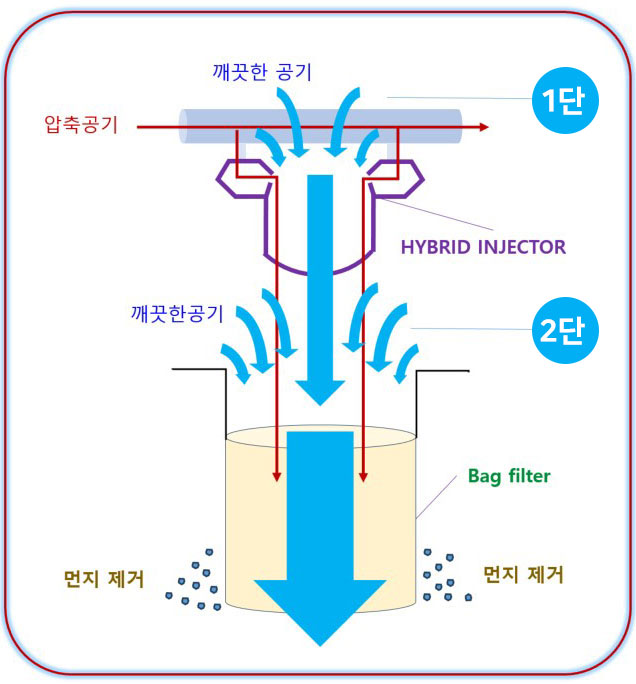

구조 및 원리
1단
압축공기(빨간색)가 인젝터를 통해서 음속으로 토출되면, 베르누이 정리에 의해 주변의 깨끗한 공기를 유도하여 많은 량의 공기가 bag filter 쪽으로 함께 토출됨.
2단
압축공기와 함께 1단에서의 깨끗한 공기가 베르누이 정리에 의해 주변의 깨끗한 공기를 추가로 유도하게 되며, 더 많은 양의 깨끗한 공기가 매우 효과적이고 강력하게 bag filter 외부에 부착된 먼지를 떨어냄.
효율성 및 장점
| 항목 | 개선 효과 |
|---|---|
| Pulse Time | off time 증가 |
| 압축공기 소모량 | 30~50% 감소 |
| 압축기(Compressor) 부하 | 50~70% 감소 |
| Bag filter 차압 | 20~50% 감소 |
| Bag filter 길이 | 1.5~2 times longer (max. 10 M) |
| 설치면적 | 20~40% 감소 |
| Bag filter 수명 | 2배 이상 늘어남 |
| 제진 효과 | 50% 이상 증대 |
| 생산량 | 30% 증가 |
-
반영구적 사용
긴 bag filter 수명
CO2 배출감소
-
긴 bag filter 사용가능
눈막힘(Clogging)현상 감소
-
매우 손쉬운 설치및 분해
AS 불필요(잔고장없음)
-
낮은 설치비용
압축공기 압력 감소
압축기 에너지 절감
(전기세 절감)
- Aluminum Die-Casting : 강한 내구성, 내부식성
- U-BOLT & WASHER NUT : 용접없는 손쉬운 설치

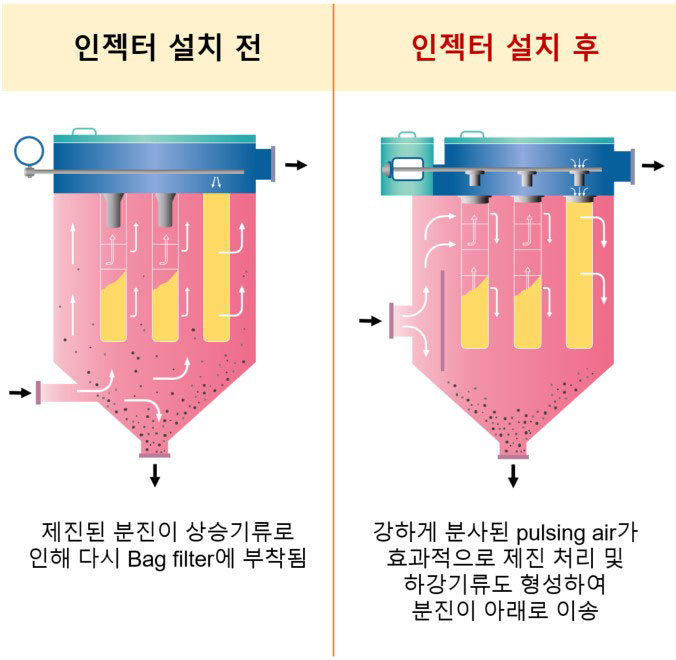

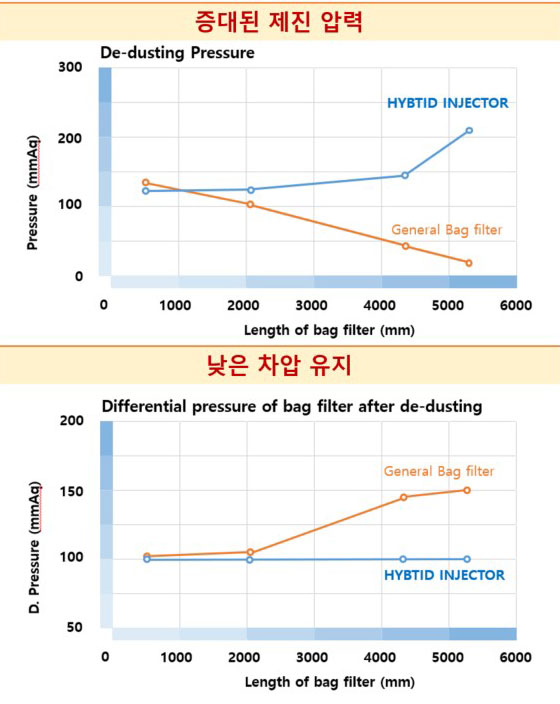

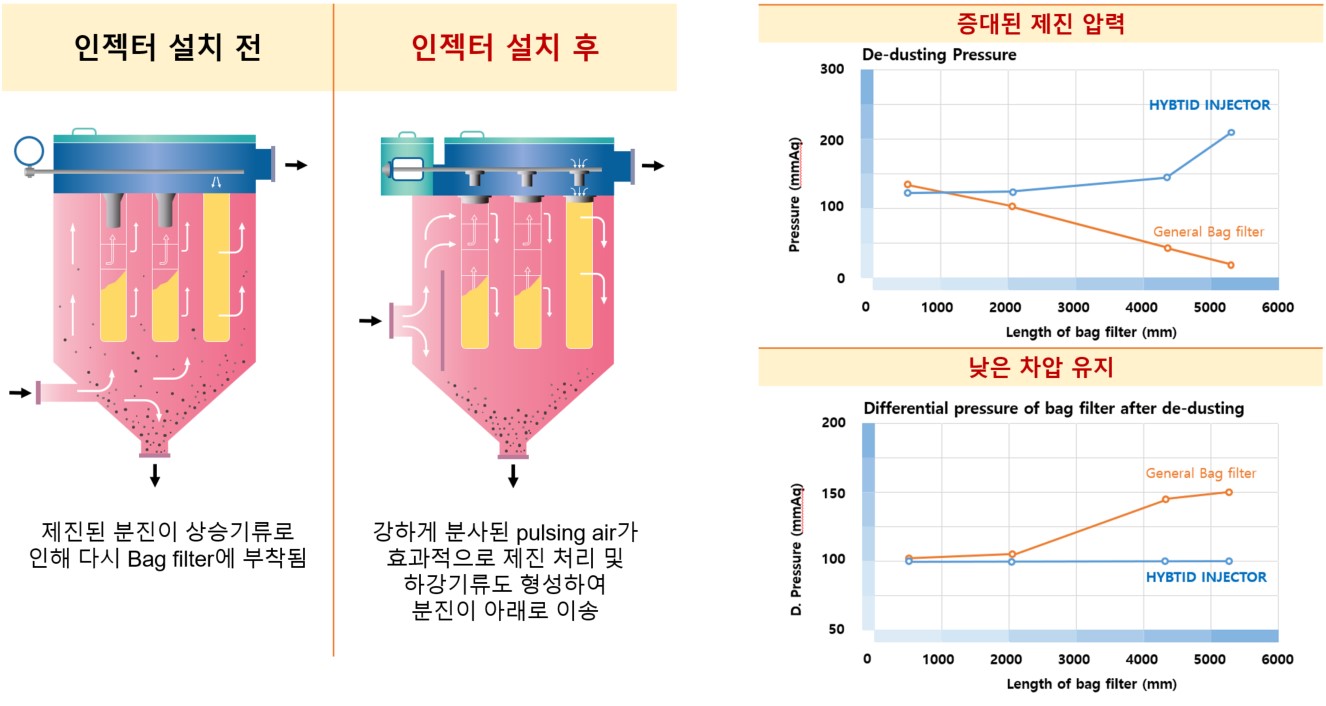

인젝터 설치 전후 BAG FILTER 성능 향상 비교

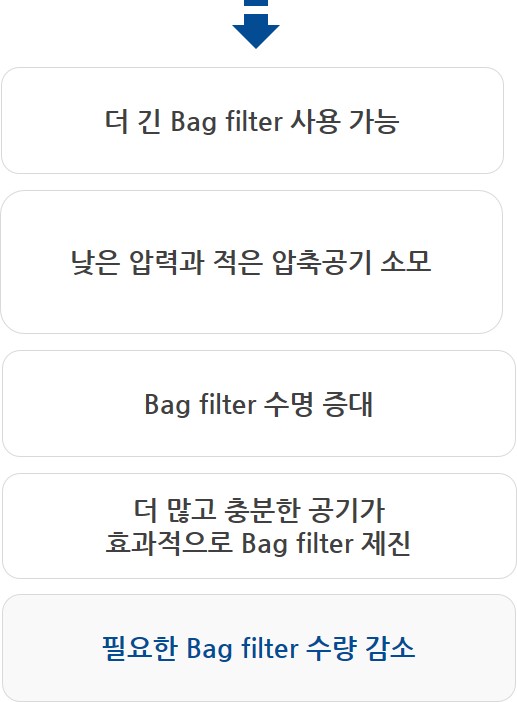

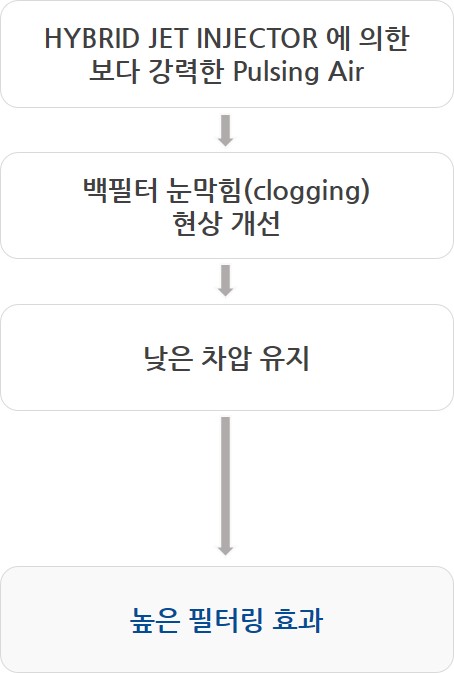

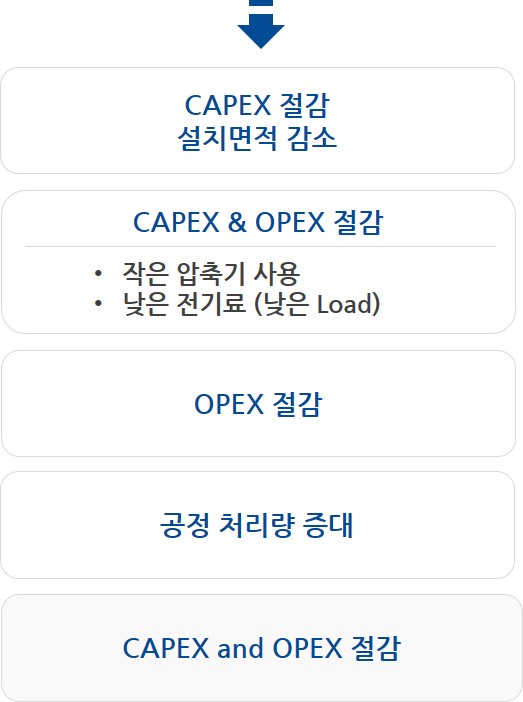

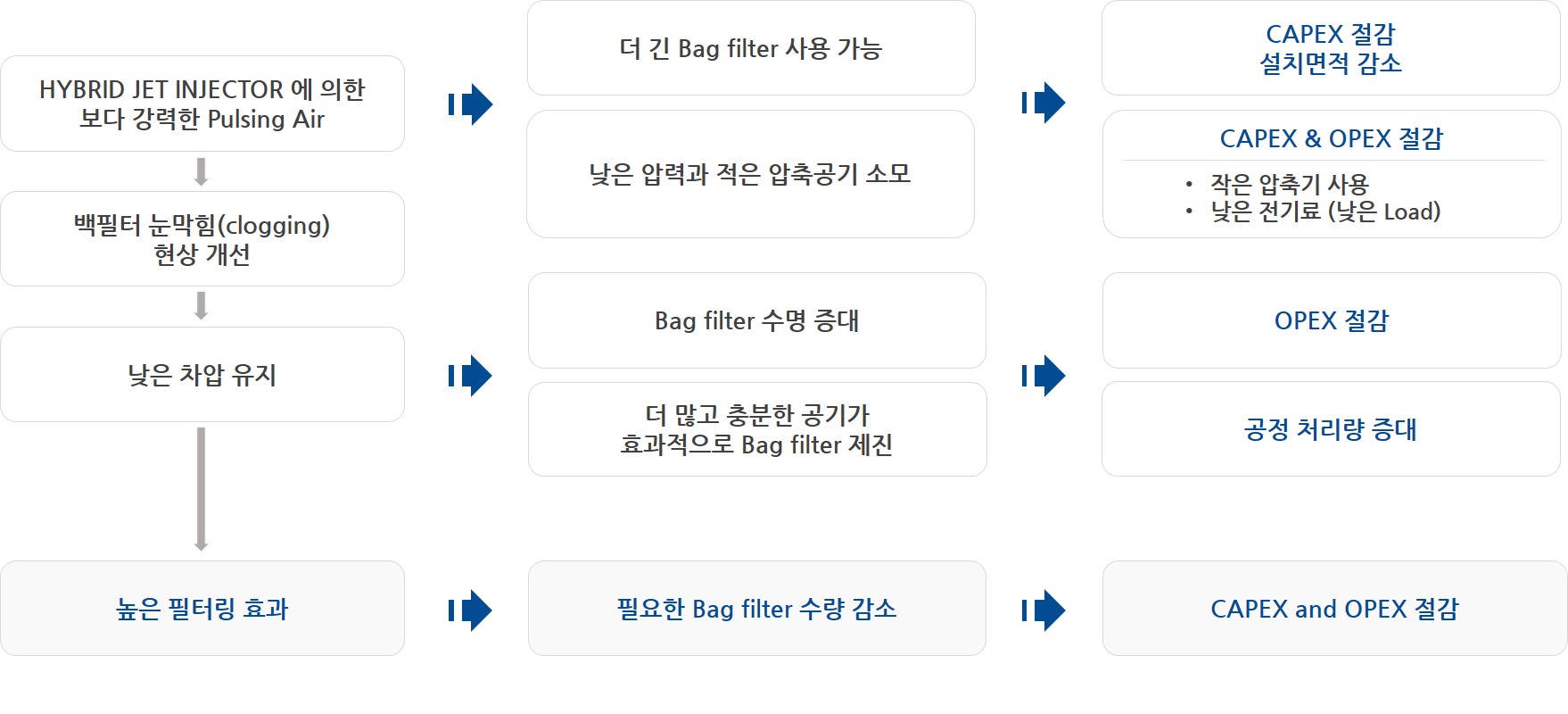

효과

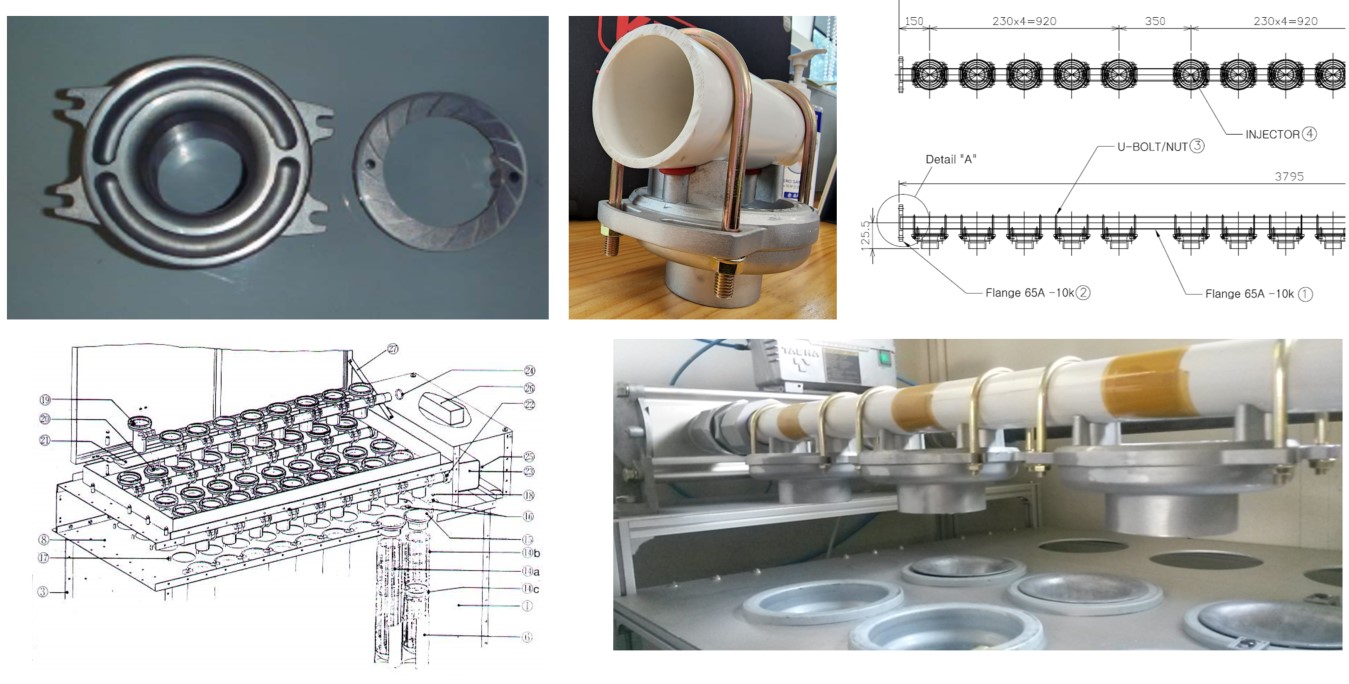

참조 사진
